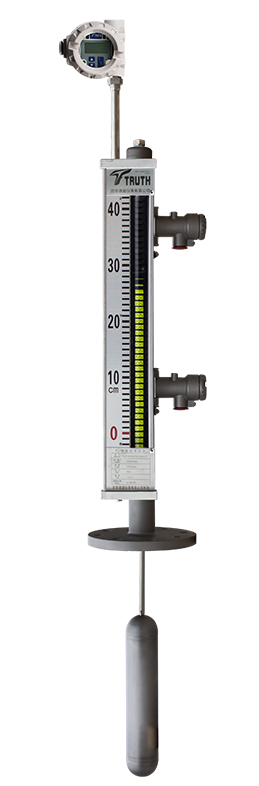

顶装式磁翻板液位计+TA-100

产品说明:
​顶装式磁翻板液位计TLI系列型液位计是以浮球组件为测量元件,通过液体浮力作用,使浮球上下移动,带 动顶杆上端的磁钢上下变化,经磁性耦合作用,使显示器组件的磁性翻片翻转达到跟踪液体液位变化,故显示醒目,读数直观,因显示器组件与被测介质隔离,故使用。该液位计适于各种地下槽池等容器,以及不宜侧面开孔的容器的液位显示,如配上配套仪表可用于远传检测,以实现自动控制功能。
客服(8:00-18:00)
服务咨询热线
0316-6160618
收藏
产品概述

TLI顶装式液位计安装于桶槽外侧延伸管上,桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关,做为电气接点信号输出,或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有的性仪表。由于具有磁性藕合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和。液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔,显示清晰,标志醒目,读取直观等。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而其传输精度。

产品参数



顶部安装的磁翻板液位计通常分为上部和下部。上部安装在容器顶部,下部安装在容器中。法兰与容器法兰相连。

液位计中的浮子下部通过连杆与上部管路中的磁性浮球连接。当液位变化时,浮子驱动磁浮子在导管中上下移动,

并驱动显示面板中的翻转指示液位。顶装磁翻板液位计与罐体的连接处,通常采用DN80或DN100法兰。如果强度

不够,可根据实际情况选用规格较大的连接法兰。当安装高度为4~5米时,建议在两侧增加固定电缆,以保证仪器

处于现场振动环境或冲击等恶劣的测量环境中。大风天气等情况下无损伤。顶装液位计适用于各种地下槽、池和容器

及不宜侧面开孔容器的液位指示。该液位计的主体材质为不锈钢。由于该液位计的检测指示器与被测介质完全隔离,

故具有液位指示清晰、观察方便、安全可靠的特点。

产品特点

    1.在容器从不适宜侧面开孔及容器周围空间很少时,可在容器上部或下部安排本形式的液位计。
    2.适用于粘度大的液体介质
    3.显示器的观察方向可任意改变
    4.其他特点和UHZ-50/C相同。

产品参数

    1.测量范围:500-5000mm
    2.测量精度:±10mm
    3.介质密度:≥0.5g/cm3
    4.工作压力:≤2.5MPa
    5.工作温度:0-200℃
    6.介质粘度:≤0.4Pa.S

    7.连接法兰:我厂HG20592-20635-97法兰标准(可根据客户实际要求定做)


(一)应用行业

1、一般应用

磁性浮子液位计广泛应用于工业生产过程中的液位测量。如:

·电力:锅炉辅机中的高加、低加、除氧器、凝汽器、热网加热器等的液位测量。

·煤化工:甲醇、二甲醚、合成氨/尿素、煤制油、煤制天然气等。

·石油石化:炼油、乙烯、三聚、油气开采与集输。

·精细化工:甲烷氯化物、环氧乙烷、苯胺、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制等。

·硅行业:有机硅、多晶硅。

·其它如食品和饮料工业、水处理和环境工业、冶金制造、生物制药、轻工等。

2、典型应用

·磁性浮子液位计除适用一般工况外,特别适合高温高压、防腐保温等特殊工况应用。

·高温高压应用:专门的高温高压设计,包括磁浮子在内的所有部件均为硬抗压设计。过程温度达550,过程压力达32MPa,满足锅炉汽包,电厂辅机、加氢等高温高压工况使用。

·低温工况应用:专门的耐低温防霜设计,所有部件硬抗压,过程温度达-196℃,完全避免冷凝、霜冻和结冰等现象。

·防腐蚀性工况应用:采用SS304+PTFE、哈C-276、错-702、镍-6等材质,适合醋酸、醋酐、氯碱化工等腐蚀性工况。

(一)特点

·设计简单、精密制造,坚固耐用。

·通用性设计和防腐蚀材料可供所有工业领域的应用。

·高清晰度液位指示器,显示器与液位高度或容器含量成比例。

·安装方式多样,过程连接灵活。

·压力范围可达32MPa、温度范围达550℃
