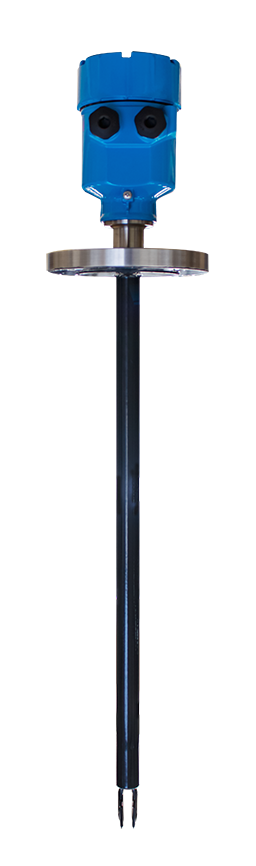

音叉物位开关TS-201

TS-201是一种新型的液位开关。音叉液位开关用于检测液体介质。振动元件（音叉）在压电陶瓷的驱动下，以 一定的机械谐振频率振动。压电陶瓷杯机械固定因此不受温度骤变的限制。一旦振动元件接触到被测介质，振动频率即会改变。一体式的电子部件检测这个振动频率的变化，并转化成开关信号。
典型的应用时溢出保护盒防止空转。由于这种仪表的结构简单且牢固耐用，测量几乎不受被测介质的物理和化学特性的影响。即使外部振动很强或被测介质更换，测量也不会受到影响。音叉式物位开关广泛应用于石化、轻工、食品、水处理等行业，对物位进行上/下限位报警及控制。

一．工作原理

音叉式物位控制器的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路来进行检测，

处理并将之转换为一个开关信号。

二．使用场合

TS-201系列音叉式物位控制器，它不受泡沫、涡流、气体的影响，适用于

各种料仓固体物料料位以及各种容器内液位的定点报警或控制。

●固体物料： 能自由流动的中等密度的固体粉末或颗粒。

粉煤灰、水泥、沙子，石粉、塑料颗粒、盐、糖等。

●液体介质： 具有爆炸性和非爆炸性危险的液体，腐蚀性液体（酸、碱）

高粘度液体水、酸、碱、泥浆、纸浆、染料、油类、牛奶、酒类、饮料等。

三.产品应用

(1) LNG液化天然气输送管道（密度0.56g/cm3）。本产品可测密度低至0.5g/cm3，

有效地解决了防爆场合高压低密度的液体测量。叉体长度仅为40mm，特别适合管道

的液位测量；
(2) 化工香料生产中原料储罐、槽罐、反应釜（强腐蚀性、高温液体）。本产品接触被

测液体的叉体和法兰部分可设计成ECTFE、PFA涂层，能适应强酸强碱液体的测量，工

作温度高达250℃；
(3) 石油、原油、汽油、润滑油储罐。本产品通过本安和隔爆双重防爆认证

（本安ExiaIIC T6，隔爆Exd IIC T6），安全可靠，

是应用于中石油、中石化领域液位控制的可信赖之选；
(4) 泵保护系统中管道液位控制。

四. 技术指标

供电电压： 220VAV/ 24VDC

工作温度: 叉体 -30～150℃

仪表 -20～70℃

工作压力： 小于2Mpa

介质密度：  0.6g/cm3

输出方式: 一组继电器输出（AC 220V/3A, DC 30V/3A）

输出延时： 1～20秒可调

灵敏度 ： 1～10级可调

功 耗: 1W

安装接口： 锥管G1”

电气接口： M20×1.5
