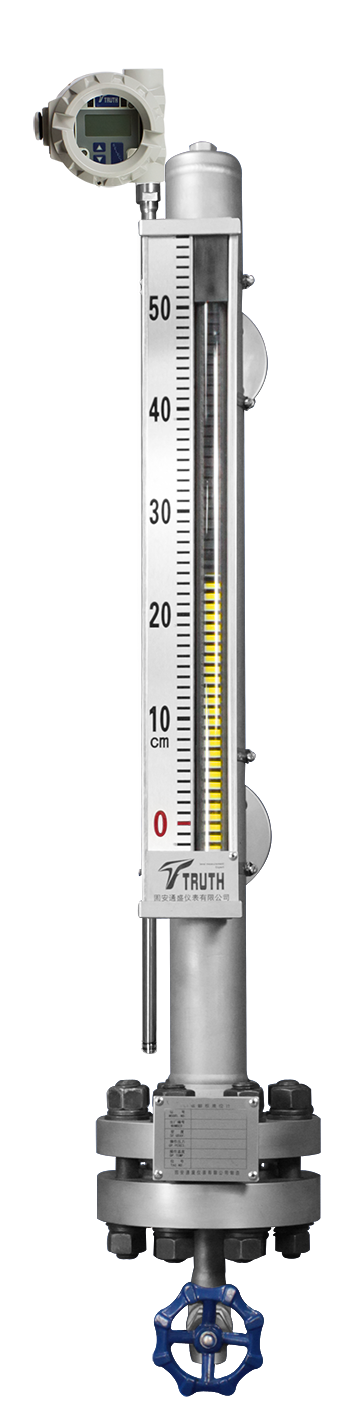

磁翻板绑磁致伸缩TLI+TA-100

产品说明:
TLI带远传磁翻板液位计是一种常用的液位计产品,它电信号远传由基本型与液位远传装置的组合实现,具有测量、性能稳定、使用灵活、可靠性高等优点。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成,该变送器的传感器以捆绑的形式固定在磁翻板液位计的主导管外侧,使其处于液位计同一磁耦合系统中。
微信在线

服务咨询热线
0316-6160618
收藏
产品概述

TLI带远传磁翻板液位计是一种常用的液位计产品,它电信号远传由基本型与液位远传装置的组合实现,具有测量、性能稳定、使用灵活、可靠性高等优点。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成,该变送器的传感器以捆绑的形式固定在磁翻板液位计的主导管外侧,使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时,通过转换模块将变化的电阻信号转换成二线制4~20mADC标准信号输出,从而达到显示、控制、测量的目的。

磁浮子液位计配置上下限开关输出可实现远距离报警、限位控制。配置变送器,  可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同,提供侧装和顶装两种方式。根据作介质的不同,提供不锈钢利ABS工程塑料两种材质;其中ABS特别适用于酸、碱等腐蚀性介质。


商品参数

产品技术参数


·测量精度:±10mm·腔体材质:SS304,SS316,SS316L、TA,HB,HC,304+PTFE,CPVC等

·浮子材质:SS316L、哈C-276、错-702、镍-6、TA2、304SS+PFA、航空钦合金等材质

·测量范围:300~15000mm,对中心距超过6000mm的或运输条件不允许超过长度的液位计可分段制造。

·工作压力:1.0,1.6,2.5,4.0,6.4,10,16.0,25,32MPa

·介质比重:>0.42/cm3·介质密度差:≥0.15g/cm3(测量界位)

·工作温度:≤550℃

·介质粘度:20mPa.S

·变送输出信号:二线制4~20mADC/HART(250Q负载)

·防爆等级:Exia llCT4-T6,ExdlICT4-T6

·防护等级:IP65

·连接法兰尺寸:DN20,DN25,DN50(HG20592-97法兰标准),若采用其它法兰及相关标准请用户在订货时注明

·蒸汽伴热压力:≤1.6MPa


产品结构

磁翻板液位计主要由三部分组成:主测量管、磁浮子和显示面板。

1、主测量管

材质有SS304、SS316、SS316L、TA2、HB、HC、304+PTFE、CPVC、PP等多种材质可供选择;有侧侧安装、底侧安装、顶部安装等多种安装方式和过程连接形式可供采纳。

2、磁性浮子

磁性浮子是液位计工作的核心部件,它通过内部磁钢磁场与外部指示器的翻柱或翻片中的磁钢藕合来驱动显示面板磁控开关和远传变送器工作。

浮子经精密焊接而成,浮子内部是高强度磁钢,由多个磁钢组成360°磁环。浮子完全密封,带支撑环能够抗压,适用于高温高压、强腐蚀性等苛刻工况。浮子材质可选用:31655、哈C-276、错-702、镍-6、TA2、304SS+PFA、航空钦合金等材质。

3、显示面板

磁浮子液位计显示面板主要由标尺、U型槽和指示器三部分组成。标尺由不锈钢或铝合金制成,可以采用不同的工程测量单位进行指示,标尺安装在磁翻柱或磁翻片组件旁,可以指示液位高度、体积或百分比刻度;磁翻片被安装在抽真空的玻璃管内,防止被空气氧化,水蒸汽和灰尘、腐蚀等状况出现。磁翻片采用特殊材料制成,特殊结构设计可防止磁片乱翻;指示器类型多,材质可选不锈钢、铝合金、工程塑料等;磁翻柱材质可选陶瓷、工程塑料等。


应用与特点

(一)应用行业

1、一般应用

磁性浮子液位计广泛应用于工业生产过程中的液位测量。如:

·电力:锅炉辅机中的高加、低加、除氧器、凝汽器、热网加热器等的液位测量。

·煤化工:甲醇、二甲醚、合成氨/尿素、煤制油、煤制天然气等。

·石油石化:炼油、乙烯、三聚、油气开采与集输。

·精细化工:甲烷氯化物、环氧乙烷、苯胺、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制等。

·硅行业:有机硅、多晶硅。

·其它如食品和饮料工业、水处理和环境工业、冶金制造、生物制药、轻工等。

2、典型应用

·磁性浮子液位计除适用一般工况外,特别适合高温高压、防腐保温等特殊工况应用。

·高温高压应用:专门的高温高压设计,包括磁浮子在内的所有部件均为硬抗压设计。过程温度达550,过程压力达32MPa,满足锅炉汽包,电厂辅机、加氢等高温高压工况使用。

·低温工况应用:专门的耐低温防霜设计,所有部件硬抗压,过程温度达-196℃,完全避免冷凝、霜冻和结冰等现象。

·防腐蚀性工况应用:采用SS304+PTFE、哈C-276、错-702、镍-6等材质,适合醋酸、醋酐、氯碱化工等腐蚀性工况。

(一)特点

·设计简单、精密制造,坚固耐用。

·通用性设计和防腐蚀材料可供所有工业领域的应用。

·高清晰度液位指示器,显示器与液位高度或容器含量成比例。

·安装方式多样,过程连接灵活。

·压力范围可达32MPa、温度范围达550℃
