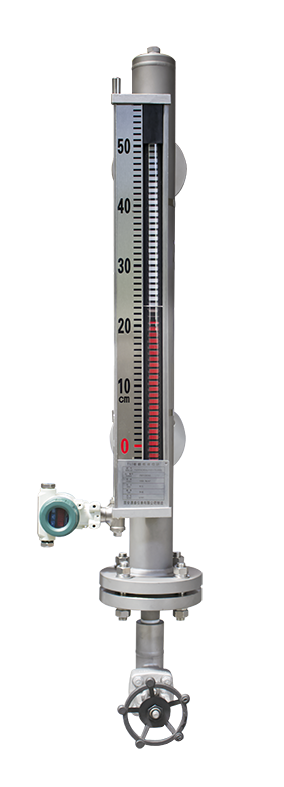

磁翻板TLI+干簧管TSL

磁翻板液位计是一种在液位测量领域特别常见的仪表装置，该产品既能实现就地显示也可以通过远传装置进行液位信号的输出，远传磁翻板液位计的远传变送器是利用干簧管来实现液位转换的。干簧管（Reed Switch）也称舌簧管或磁簧开关，是一种磁敏的特殊开关，是干簧继电器和接近开关的主要部件。它通常有两个软磁性材料做成的、无磁时断开的金属簧片触点，有的还有第三个作为常闭触点的簧片。这些簧片触点被封装在充有惰性气体(如氮、氦等)或真空的玻璃管里，玻璃管内平行封装的簧片端部重叠，并留有一定间隙或相互接触以构成开关的常开或常闭触点。只要用磁铁接近它，干簧管两个节点就会吸合在一起，使电路导通。

磁翻板液位计的远传部分是由一个与浮子测量管长度相同与接近的变送测量管，这个变送测量管内就是整齐排列的一排干簧管，磁浮子随着液面的运动，就会触发相应位置的干簧管动作，经过测量与转换电路的变送，转换成标准的信号。

产品结构

磁翻板液位计主要由三部分组成：主测量管、磁浮子和显示面板。

1、主测量管

材质有SS304、SS316、SS316L、TA2、HB、HC、304+PTFE、CPVC、PP等多种材质可供选择；有侧侧安装、底侧安装、顶部安装等多种安装方式和过程连接形式可供采纳。

2、磁性浮子

磁性浮子是液位计工作的核心部件，它通过内部磁钢磁场与外部指示器的翻柱或翻片中的磁钢藕合来驱动显示面板磁控开关和远传变送器工作。

浮子经精密焊接而成，浮子内部是高强度磁钢，由多个磁钢组成360°磁环。浮子完全密封，带支撑环能够抗压，适用于高温高压、强腐蚀性等苛刻工况。

浮子材质可选用：31655、哈C-276、错-702、镍-6、TA2、304SS+PFA、航空钦合金等材质。

3、显示面板

磁浮子液位计显示面板主要由标尺、U型槽和指示器三部分组成。标尺由不锈钢或铝合金制成，可以采用不同的工程测量单位进行指示，标尺安装在磁翻柱或磁翻片组件旁，可以指示液位高度、体积或百分比刻度；磁翻片被安装在抽真空的玻璃管内，防止被空气氧化，水蒸汽和灰尘、腐蚀等状况出现。磁翻片采用特殊材料制成，特殊结构设计可防止磁片乱翻；指示器类型多，材质可选不锈钢、铝合金、工程塑料等；磁翻柱材质可选陶瓷、工程塑料等。

产品技术参数

测量精度：±10mm·

腔体材质：SS304，SS316，SS316L、TA,HB,HC，304+PTFE,CPVC等

浮子材质：SS316L、哈C-276、错-702、镍-6、TA2、304SS+PFA、航空钦合金等材质·

测量范围：300~15000mm，对中心距超过6000mm的或运输条件不允许超过长度的液位计可分段制造。

工作压力：1.0，1.6，2.5，4.0，6.4，10，16.0，25，32MPa

介质密度差：≥0.15g/cm3（测量界位）

工作温度：≤550℃

介质粘度：20mPa.S

变送输出信号：二线制4~20mADC/HART（250Q负载）

防爆等级：Exia llCT4-T6，ExdlICT4-T6

防护等级：IP65

连接法兰尺寸：DN20，DN25，DN50（HG20592-97法兰标准），若采用其它法兰及相关标准请用户在订货时注明

应用与特点

（一）应用行业

1、一般应用

磁性浮子液位计广泛应用于工业生产过程中的液位测量。如：

·电力：锅炉辅机中的高加、低加、除氧器、凝汽器、热网加热器等的液位测量。

·煤化工：甲醇、二甲醚、合成氨/尿素、煤制油、煤制天然气等。

·石油石化：炼油、乙烯、三聚、油气开采与集输。

·精细化工：甲烷氯化物、环氧乙烷、苯胺、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制等。

·硅行业：有机硅、多晶硅。

·其它如食品和饮料工业、水处理和环境工业、冶金制造、生物制药、轻工等。

2、典型应用

·磁性浮子液位计除适用更进一步般工况外，特别适合高温高压、防腐保温等特殊工况应用。

·高温高压应用：专门的高温高压设计，包括磁浮子在内的所有部件均为硬抗压设计。过程温度达550，过程压力达32MPa，满足锅炉汽包，电厂辅机、加氢等高温高压工况使用。

·低温工况应用：专门的耐低温防霜设计，所有部件硬抗压，过程温度达-196℃，完全避免冷凝、霜冻和结冰等现象。

·防腐蚀性工况应用：采用SS304+PTFE、哈C-276、错-702、镍-6等材质，适合醋酸、醋酐、氯碱化工等腐蚀性工况。
