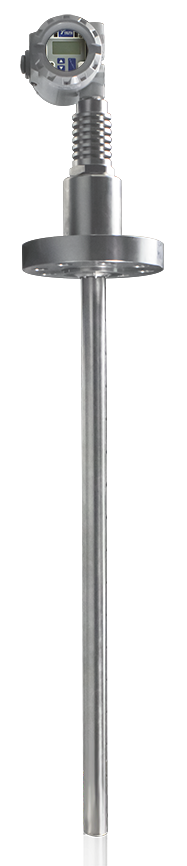

导波雷达液位计TR-103

产品说明:
TR-103采用具有革命性的导波雷达(TRS)技术的两线制, 24VDC回路供电的液位变送器。电子元件与TRS探杆整体安装的,可以通过一个3按键/LCD屏幕的操作面板来实现就地校验。 变送器旨在提供所有TRS的性能优势。该变送器采用不可旋转的单隔室塑料或铝制外壳,带有简易操作的三键按钮和2行×8字符液晶显示器。TR-101型通过使用同轴和双杆探杆覆盖了广泛的应用范围。
客服(8:00-18:00)
24小时咨询热线
13693171057
收藏
产品概述
导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计,雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度。
输入:反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2      其中C为光速
因空罐的距离E已知,则物位L为:L=E-D
输出: 通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。
优势:导波雷达液位计的技术优势:雷达液位计对液体、颗粒及浆料连续物位测量。雷达液位计的测量不受介质变化、温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。
用途:导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。


产品参数


具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的优越性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境,可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

应    用:液体

测量范围:6米   过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精    度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67

信号输出:4—20mA/HART(两线)

特点说明:

1.可以测量介电常数大于等于1.4的任何介质。

2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力,测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式,以保障良好的准确测量精度。
测量范围:
    F---- 测量范围
    E---- 空罐距离
    B---- 顶部盲区
    K---- 探头到罐壁的距离
    顶部盲区是指物料高料面与测量参考点之间的小距离。
    底部盲区是指缆绳底部附近无法精确测量的一段距离。

    顶部盲区和底部盲区之间是有效测量距离。

安装位置:

    1.尽量远离出料口和进料口。
    2.对金属罐和塑料罐,在整个量程范围内不碰壁。如果是金属罐,物位仪表不要安装在罐的中央。
    3.建议安装在料仓直径的1/4处。
    4.缆式探头或杆式探头离罐壁距离不小于30厘米。
    5.探头底部距罐底大约30mm。
    6.探头距罐内障碍物距离不小于200mm。
    7.如果容器底部是锥型的,传感器可以安装
    8.罐顶中央,这样可以一直测量到罐底。
