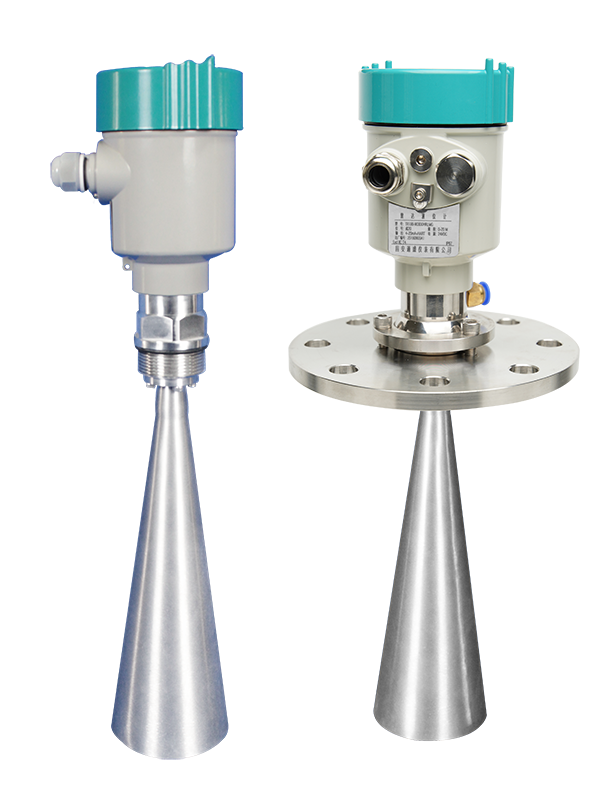

高频雷达液位计TR-100

产品说明:
26G高频雷达液位计发射出脉冲信号到液体表面,通过超高速定时采样电路测量从液体表面反射回来的时间。 复杂的信号处理过滤器会过滤掉虚假反射信号以及背景噪音。正确的液位会通过设定好的罐体高度和其它组态信息被计算出来。电路工作没有任何暂停周期,非常节能高效。这使得雷达液位计可以跟踪高液位变化率的液体,变化率可达每分钟4.5米。
微信在线

服务咨询热线
0316-8011268
收藏
产品概述

TR-100传感器是26G高频雷达式物位测量仪表,测量距离可达70米。天线被进一步优化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于反应釜、固体料仓等一些复杂的测量条件。雷达物位天线发射较窄的微波脉冲,经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收,将信号传输给电子线路部分自动转换成物位信号(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)。

产品参数

一、高频雷达物位计TR-100原理

高频雷达液位计TR-100.png 雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲与接受脉冲的时间间隔很小(纳秒量级)很难确认。26G系列雷达物位计采用一种特殊的相关解决技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从而进一步计算出天线到被测介质表面的距离。

二、高频雷达物位计TR-100特点

雷达物位计采用了高达26GHZ 的发射频率,因而具有:—波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性;

—天线尺寸小,便于安装和加装防尘罩等天线防护装置;

—测量盲区更小,对于小罐测量也会取得良好的效果;

—波长更短,对小颗粒物质的料位测量更适合。

—采用微处理器和独特的EchoDiscovery 回波处理技术,雷达物位计可

    以应用于各种复杂工况。

—采用脉冲工作方式,雷达物位计发射功率极低,可安装于各种金属、非金属容

      器内,对人体及环境均无伤害。

三、高频雷达物位计TR-100技术参数

应  用:液体,温度、压力、轻微腐蚀的液体。

测量范围:50m

盲区:0.3m

测量精度:±0.1%   ±0.2%  ±0.3%  ±0.5%

天线材料:不锈钢316L喇叭/PTFE振子

天线结构:椎面振子,防露、防凝结物

过程温度:-40~250°C

过程压力:-0.1~4MPa

频率范围:26GHz

信号输出:(4~20)mA/HART

电  源:两线制/四线制

四、高频雷达料位计TR-100典型应用

产品广泛应用于石油、化工等行业。适用于液体、带搅拌的储罐和过程容器等。

尤其适用于带蒸汽液体、高温以及低介电常数介质.:蓄水池、废气净化罐、仓泵、灰库、油箱等;油田:原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等;

化  工:原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、分离器等;

冶  金:矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等;水处理:蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等;其  他:食品、制药、环保、造船等行业等;
