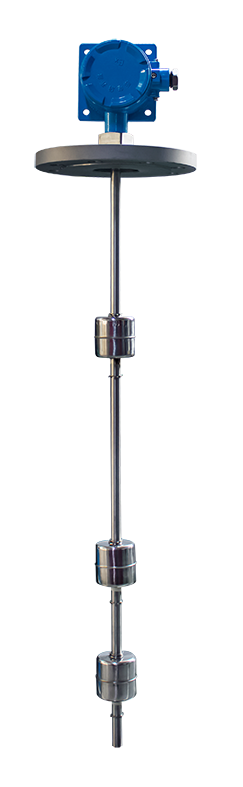

连杆式浮球液位开关TS-202

产品说明:
连杆浮球液位开关是一种安全可靠、使用方便、结构简单的液位控制器。一只产品可实现多点控制。其特点是寿命长、速度快具有较强的抗负载冲击能力。主要适用于废水/净水处理、造船、发电机设备、石油化学、食品、电子、染整、化学、橡胶及塑胶、油压机械、化学制药等行业。
微信在线

24小时咨询热线
0316-8011268
收藏
商品说明

TS-202连杆式浮球液位开关把一个或多个磁簧开关固定在密闭的非导磁的导管内,当内部中空且固定有永久环形磁钢的浮球在液体浮力的作用下、沿导管接近磁簧开关时,磁簧开关在磁力的作用下触点闭合(ON);反之,当浮球远离磁簧开关时,触点断开(OFF)输出一个或多个开(ON)或关(OFF)的信号,供报警提示或远程控制使用!

商品参数
TS-202连杆式浮球液位开关使用磁力运作,无机械连接件,运作简单可靠。当浮球开关被测介质浮动浮子时,浮子带动主体移动,同时浮子另一端的磁体将控制开关动作杆上的磁体。连杆式浮球液位开关.png

在密闭的金属或塑料管内,设置一点或多点的磁簧开关,然后将管子贯穿一个或多个,中空而内部装有环型磁铁的浮球,并利用固定环,控制浮球与磁簧开关在相关位置上,使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点 ,产生开与关的动作。

产品特点

● 可作多点控制。控制开关位置可以按使用者需要订制。
● 使用磁簧开关不需供应电源,接点寿命可达200万次。
● 所有的开关出线在同一接线盒,外部施工配线成本低廉。
● 多个开关控制点和其它形式的液位开关比较,RF型的单价最低。
● 接线盒的防护等级皆在IP-65以上。
● 有PP、SUS316金属材质,因此不管酸碱液、溶剂或各种燃油,皆有合适产品可配合使用。
● 磁簧开关与导线完全和液体隔离,因此在高温、高压设备上亦可安全使用。
● 连杆式浮球液位开关套装,适用于高温和高压场合
● 60VA干触点簧片开关,可通过浮球安装位置选择常开或常闭
● 316 SS浮球、导管和安装接口,适用于恶劣环境
● 带便于电气对中调节的可旋转底座的美标(NEMA 4X)聚丙烯外壳

● 可定制导管长度和开关设定点尺寸

技术参数

● PP,PVDF材质可适用于强酸碱场所;SUS304/316金属材质适用于高温高压桶槽
● 接线盒规格最齐全,有塑胶、铝合金、不锈钢防爆型,防护等级IP-65以上
● 接点容量50W/250VAC SPST或40W/250VAC SPDT
● 安装法兰有JIS,DIN,ANSI规格;牙口有NPT,PF,BSP等规格
● 可做多点控制、安装容易、节省成本
● 长度:7.6Cm至2.4m
● 精确度:±3mm
● 重复性:±1mm
● 比重:0.55
● 安装位置:竖直安装±30度
● 开关设定点:1-5(出厂设定)
● 触点类型:SPST簧片
● 触点容量:240VAC/VDC@60VA
● 触电输出:常开
● 工作温度:-40度至200度
● 环境温度:-40度至60度
● 安装高度:13.2Cm
● 压力:13.8bar
● 防护等级:IP65
● 外壳材料:PP.UL94VO
● 接线条:12柱,插口
● 电气接口:1/2”NPT
● 安装接口:2“NPT
● 等级:通用型
● 认证:CE
● 特殊规格可根据客户需求订制
