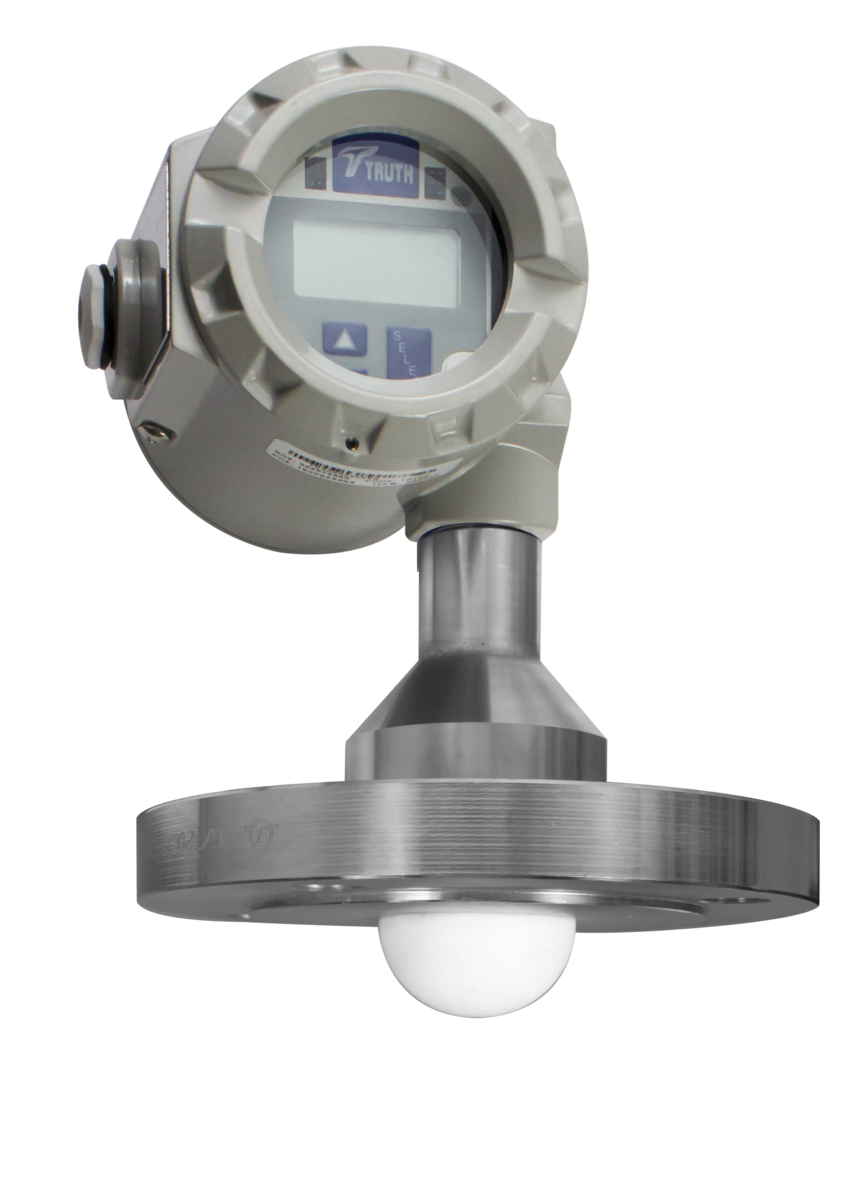

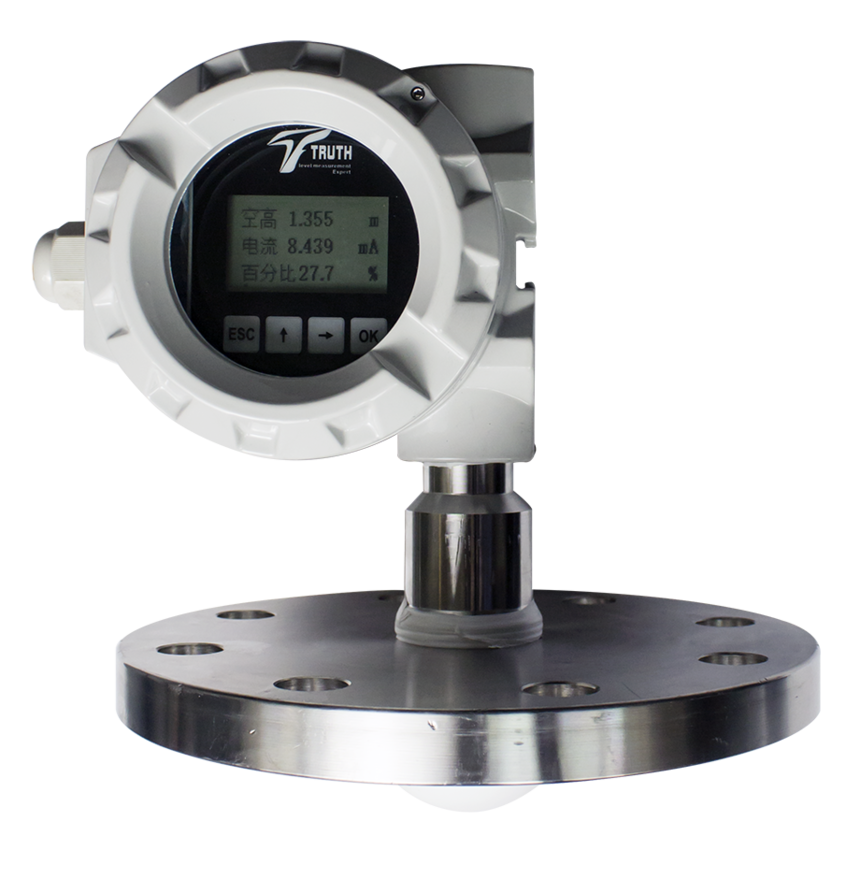

智能脉冲雷达物位计TR-106

产品说明:
是一种雷达传感器,用于也包括在艰难的过程条件下以及在很大的测量范围内连续测量固料。它用于高而窄的料仓中、反射能力较差的固料如飞灰、塑料颗粒或木屑以及因定期的内装部件而存在严重的干扰反射的情形非常理想。其透镜状的天线发射一个连续的雷达信号。该信号的频率会像锯齿那样发生变化。发射的信号被介质反射,并被天线作为回波接收。
客服(8:00-18:00)
24小时咨询热线
13693171057
收藏
产品概述

智能脉冲雷达物位计TR-106采用了高达26GHz/24GHz的发射频率,加大了测量距离和精度,天线被进一步的优化处理,处理器也作了相应的提升,使其可以进行更高速率的信号分析。综合这些因素,就使得仪表的性能有了很大的提升,能够克服更多复杂的测量条件,获得更准确的测量数据。

产品参数

智能脉冲雷达物位计TR-106是先进的雷达式物位测量仪表,测量距离可达70米。新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表适用于固体料、过程容器或强粉尘易结晶、结露场合。雷达料位计天线发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质表面后被反射回来,再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)

产品特点智能雷达物位计.png高频雷达液位计采用了高达26GHz的发射频率,因而具有:
波束角小(最小5度),能量集中,增强了回波能力的同时,又有利于避开干扰物,具有更强抗干扰能力,大大提高了测量精度和可靠性。
天线尺寸小,便于安装和加装防尘罩等天线防护装置。
测量盲区更小,对于小罐测量也会取得良好的效果。
波长更短,对小颗粒物质的料位测量更适合,对在倾斜的固体表面有更好的反射。
采用了先进的微处理器和独特的EchoDiscovery回波处理技术,雷达物位计可以应用于各种复杂工况。
非接触雷达,无磨损,无污染
几乎不受腐蚀、泡沫影响
几乎不受大气中水蒸气、温度和压力变化影响
严重粉尘环境不会影响电磁波工作
高信噪比,即使在波动的情况下也能获得更优的性能
高频率,是测量固体和低介电常数介质的最佳选择



技术参数
特征:多种专利天线,抗结露、结晶、挂料、粉尘,波束集中。
应用:应用于固体,存储容器、过程容器或强粉尘,易结晶、结露场合
最大量程:150m
测量精度:±15mm
天线材料:(1)不锈钢316L喇叭/PTFE振子
     (2)不锈钢316L/PTFE振子
天线结构:(1)尖锥形振子,防凝结物差
     (2)锥面振子,防凝结物
过程温度:(-40~60)℃
过程压力:(-0.1~1.6)MPa
频率范围:26GHz
信号输出:(4~20)mA/HART

电  源:两线制/四线制

应用

适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,和温度、压力变化大,有惰性气体及挥发存在的场合。采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。波束能量较低,可安装于各种金属、非金属容器或管道内,对人体及环境均无损害。
