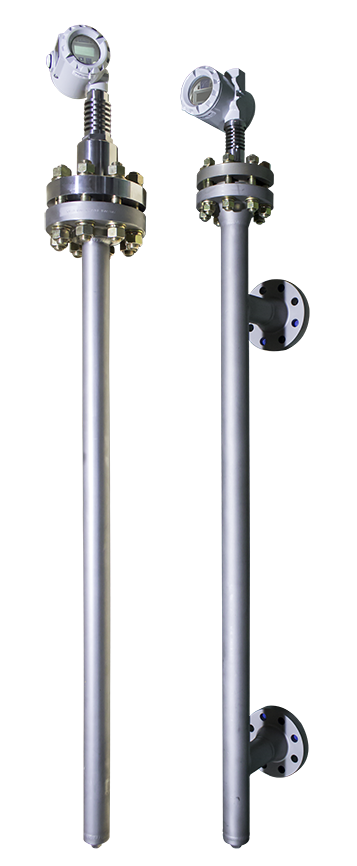

智能导波雷达TR-103+浮筒

产品说明:
TR-103具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境,可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
客服(8:00-18:00)
24小时咨询热线
13693171057
收藏
商品说明
导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计,雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度。
输入:反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2      其中C为光速
因空罐的距离E已知,则物位L为:L=E-D
输出: 通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。
优势:导波雷达液位计的技术优势:雷达液位计对液体、颗粒及浆料连续物位测量。雷达液位计的测量不受介质变化、温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。雷达液位计的精度为5mm,量程6米,耐250度高温、40公斤高压,雷达液位计适用于爆炸危险区域。


商品参数


智能导波雷达TR-103液位计微波脉冲沿着一根棒或包含一根棒的同轴套管运行,接触到被测介质后,微波脉冲被反射回来,并被电子部件接收,并分析计算其运行时间。微处理器识别物位回波,分析计算后将它转换成物位信号给出。由于测量原理简单,可以不带料调整,从而节省了大量调试费用。测量缆或棒可以截短,使之更加适应现场的应用。对于蒸汽不敏感,即使在烟雾、噪音、蒸汽很强烈的情况下,测量精度也不受到影响。不受介质特性变化的影响,被测介质的密度变化或介电常数的变化不会影响测量精度。粘附:没有问题,在测量探头或容器壁上粘附介质不会影响测量结果。容器内安装物如果采用同轴套管式的测量完全不受容器内安装物的影响,不需要特殊调试。

技术参数

应    用:液体

测量范围:6米

        F---- 测量范围
   E---- 空罐距离
   B---- 顶部盲区
   K---- 探头到罐壁的距离
   顶部盲区是指物料高料面与测量参考点之间的小距离。
   底部盲区是指缆绳底部附近无法精确测量的一段距离。
   顶部盲区和底部盲区之间是有效测量距离。

过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精    度:±3mm

频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART(两线)

产品特点

1.可以测量介电常数大于等于1.4的任何介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力,测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式,以保障良好的准确测量精度。

用途:导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
